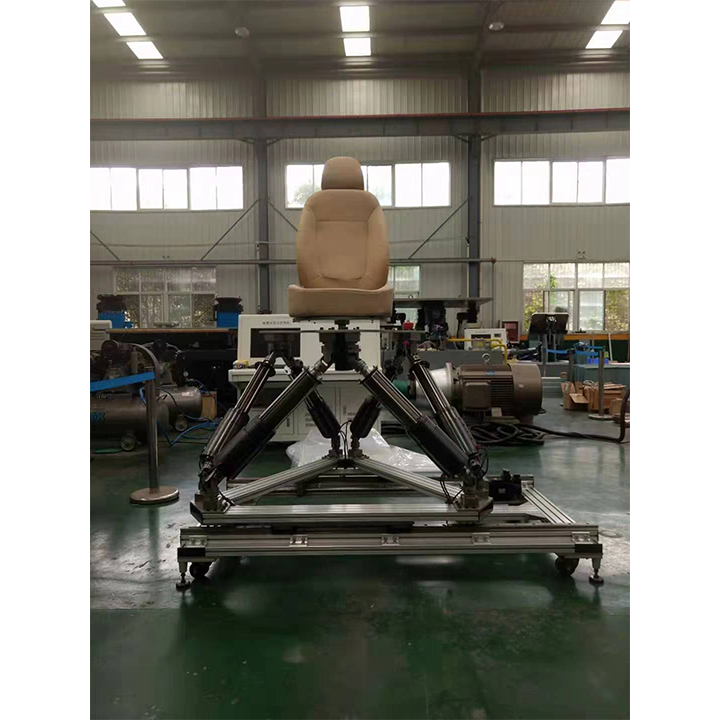

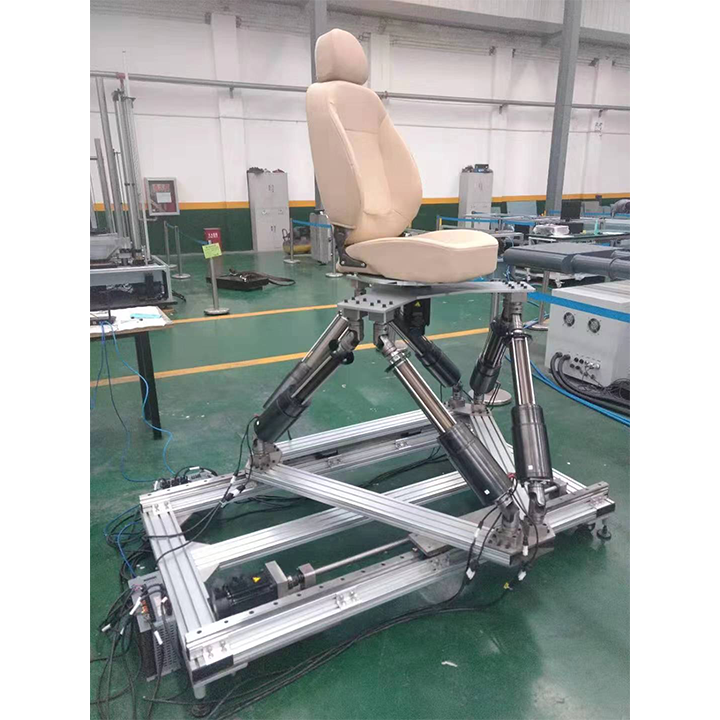

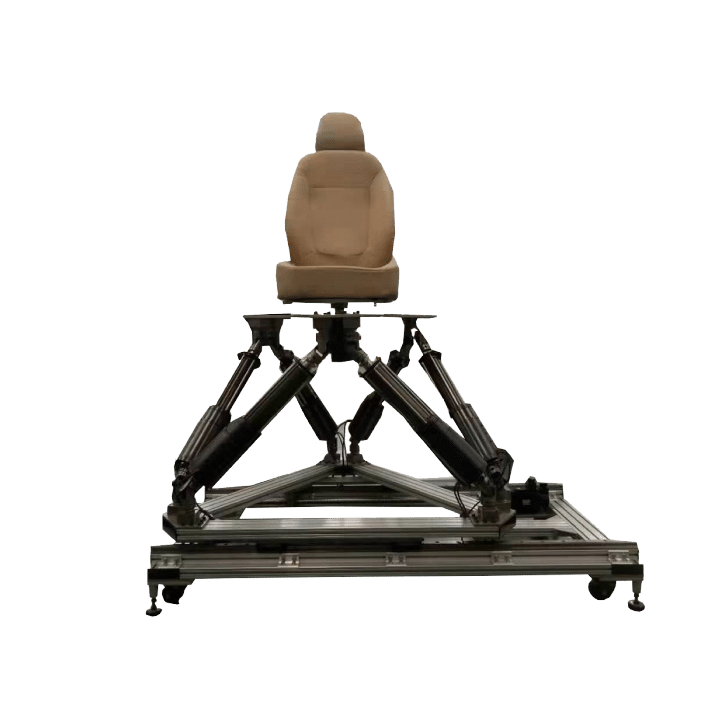

KRD61系列六自由度搖擺試驗臺是一個閉環伺服仿真平臺，是由六支作動筒，上、下各六只萬向鉸鏈組成。借助六支作動筒的伸縮運動，完成上平臺在空間六個自由度（X， Y，Z，α，β，γ）的運動，從而可以模擬出各種空間運動姿態。
下載文檔
獲取報價
KRD61系列六自由度搖擺試驗臺是一個閉環伺服仿真平臺，是由六支作動筒，上、下各六只萬向鉸鏈組成。借助六支作動筒的伸縮運動，完成上平臺在空間六個自由度（X， Y，Z，α，β，γ）的運動，從而可以模擬出各種空間運動姿態。
可廣泛應用于飛行、艦艇、直升機起降、汽車駕駛、火車駕駛、地震、電影、娛樂設備等領域的測試或訓練模擬器。甚至可用于空間宇宙飛船的對接，空中加油機的加油對接。在加工行業中，可制成六軸聯動機床、智能機器人等。
可實現位姿模擬、正弦波模擬、單自由度運動和多自由度復合運動。
可實現路譜濾波、路譜、波譜和飛行譜復現。
可通過TCP/IP協議，為用戶提供PC的第三方控制接口。
可提供內部和外部數據輸出控制接口。
技術指標
型號 參數 | KRD 61-100 | KRD 61-200 | KRD 61-500 | KRD 61-1000 | KRD 61-2000 | KRD 61-5000 | KRD 61-10T |
最大載荷 （kg） | 100 | 300 | 500 | 1000 | 2000 | 5000 | 10000 |
試品重心高 （mm） | 500～1000（根據產品定制） | ||||||
臺面尺寸 | 根據試驗條件定制 | ||||||
俯仰 | ±10°/±20°/±30°/±45°/±60°（可定制） | ||||||
橫滾 | ±10°/±20°/±30°/±45°/±60°（可定制） | ||||||
縱移 | ±50／±80／±100／±200／±300／±400／±500 | ||||||
橫移 | ±50／±80／±100／±200／±300／±400／±500 | ||||||
升沉 | ±50／±80／±100／±200／±300／±400／±500 | ||||||
電源要求 | AC380V±10%, 50/60Hz | ||||||
工作環境 | 溫度0～40℃，濕度≤80%（不結露） | ||||||
標準 | AC156 ISO 12405 ISO 13849-1 ISO 13090-1 ISO 2631-1 | ||||||
