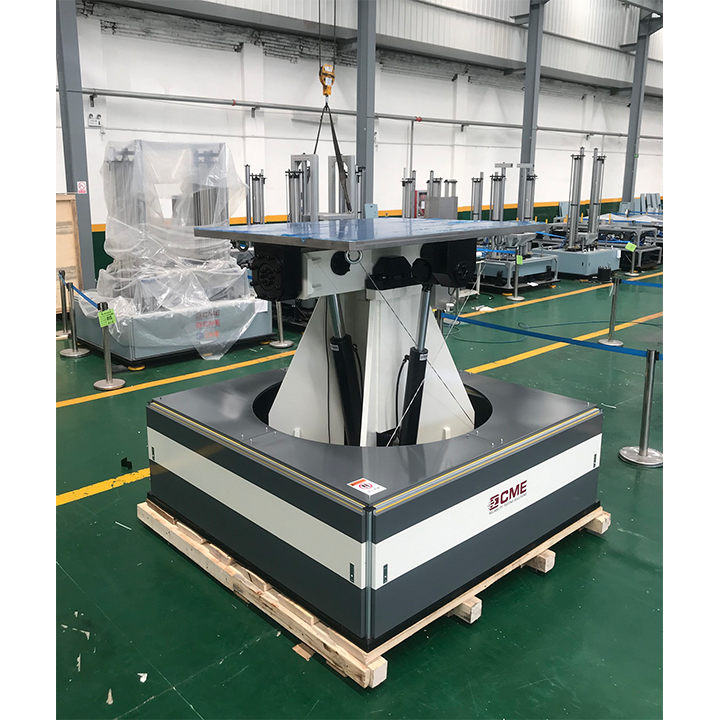

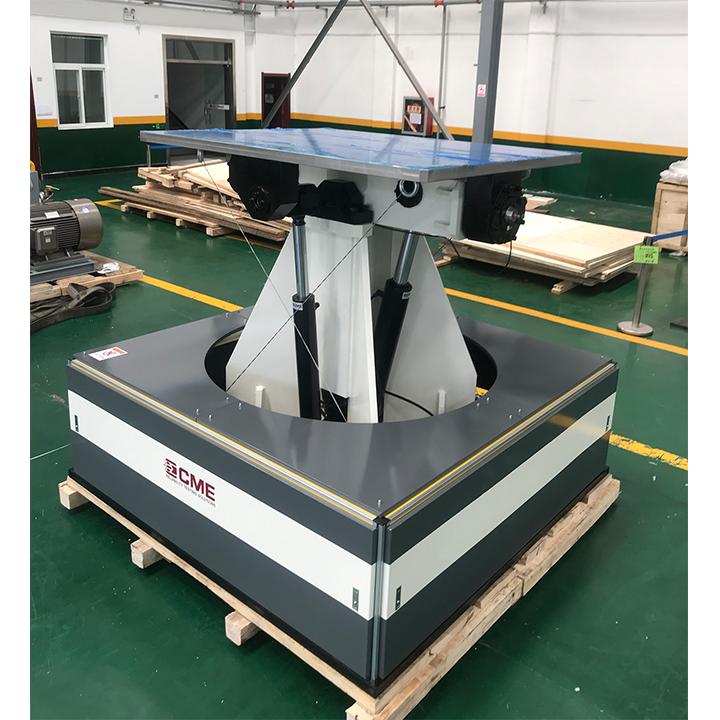

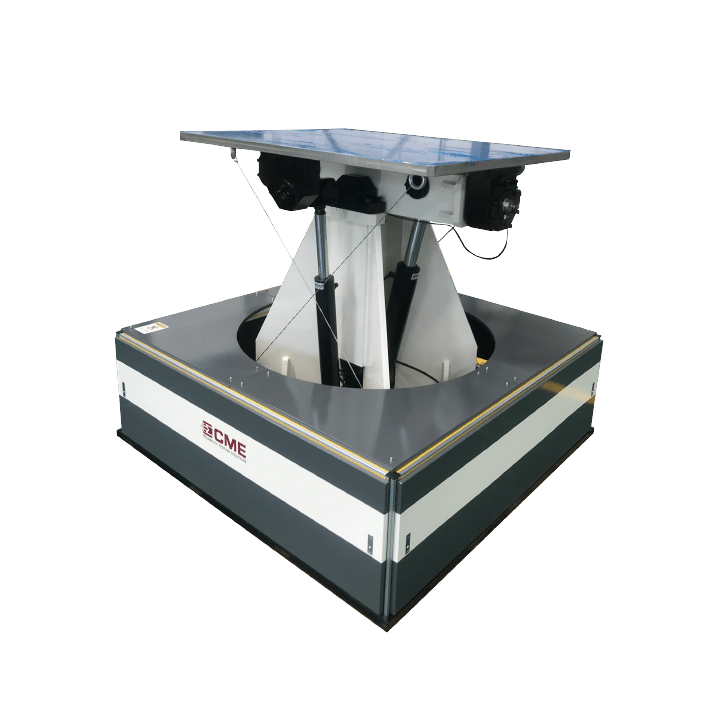

KRD60系列傾斜搖擺試驗臺可以模擬安裝在船舶，水上飛機和其他裝備上各類機械、電工、電子產品做搖擺和傾斜試驗，以確定產品經受規定嚴酷等級搖擺和傾斜的能力和結構的完好性。 傾斜試驗主要適用于在船舶損壞、操縱、裝卸不平衡以及風引起的大角度傾斜。搖擺試驗主要適用于船舶在風、波浪等外力作用下而產生長時間搖擺過程中，必須保持正?；蚩煽抗ぷ鞯漠a(chǎn)品，以及在搖擺環境下對其工作性能會產生明顯影響的產品。
基于Windows穩定的控制系統，自動遠端控制界面，操作者只需輸入簡單的數值，就能準確的完成傾斜搖擺試驗；
操作界面以數據曲線實時顯示窗口為主，同時顯示試驗參數、系統狀態和試驗進度；
可實現正弦信號、自閉環調節、各種功能控制和報警提示的功能；
橫搖、縱搖、首搖與傾斜試驗功能在同一臺體上完成。
技術指標
型號 參數 | KRD 60- 100 | KRD 60- 300 | KRD 60- 500 | KRD 60- 1000 | KRD 60- 1500 | KRD 60- 2000 | KRD 60- 3000 | KRD 60- 5000 | KRD 60- 8000 | KRD 60- 10T | |
最大負載 (kg) | 100 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 8000 | 10000 | |
試品重心高度 (mm) | 300 | 500 | 700 | 900 | |||||||
首搖 | 角度 | 0~±10° | |||||||||
周期 | 3s～7s | ||||||||||
橫搖 | 角度 | 0~±45° | |||||||||
周期 | 3s～30s | ||||||||||
縱搖 | 角度 | 0~±30° | |||||||||
周期 | 4s～30s | ||||||||||
橫傾角度 | 0~±45° | ||||||||||
縱傾角度 | 0~±30° | ||||||||||
臺面尺寸 | 800×800 | 1000×1000 | 1500×1200 | 1600×1300 | 1700×1500 | 1800×1600 | 3200×2100 | 3500×2800 | 4000×3000 | ||
電源 | AC380V±10％ 20KVA | AC380V±10％ 22KVA | AC380V±10％ 37KVA | AC380V±10％ 45KVA | AC380V±10％ 55KVA | AC380V ±10％ 70KVA | AC380V±10％ 90KVA | AC380V±10％ 110KVA | AC380V ±10％150KVA | ||
工作環境 | 溫度0～40℃，濕度≤80%（不結露） | ||||||||||
標準 | GB2423 GJB150.23A IEC60068－2 | ||||||||||
