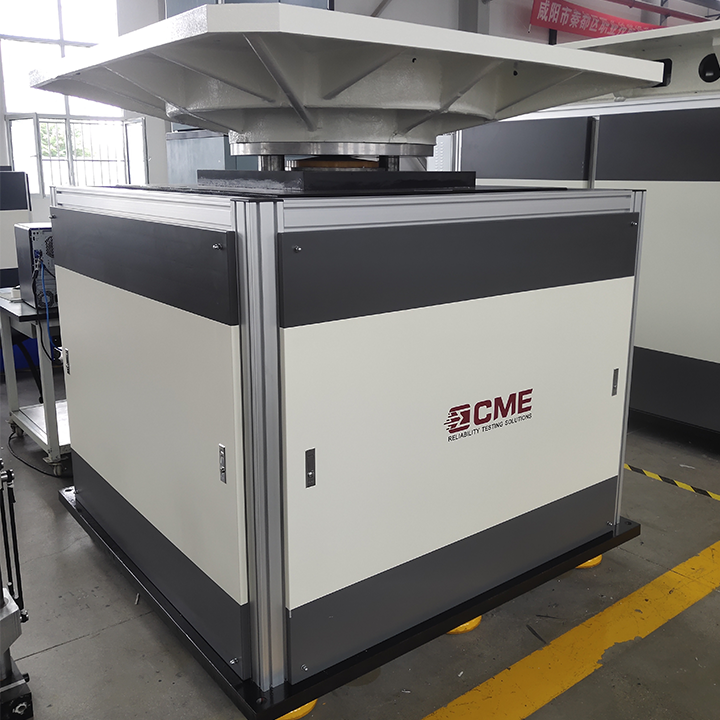

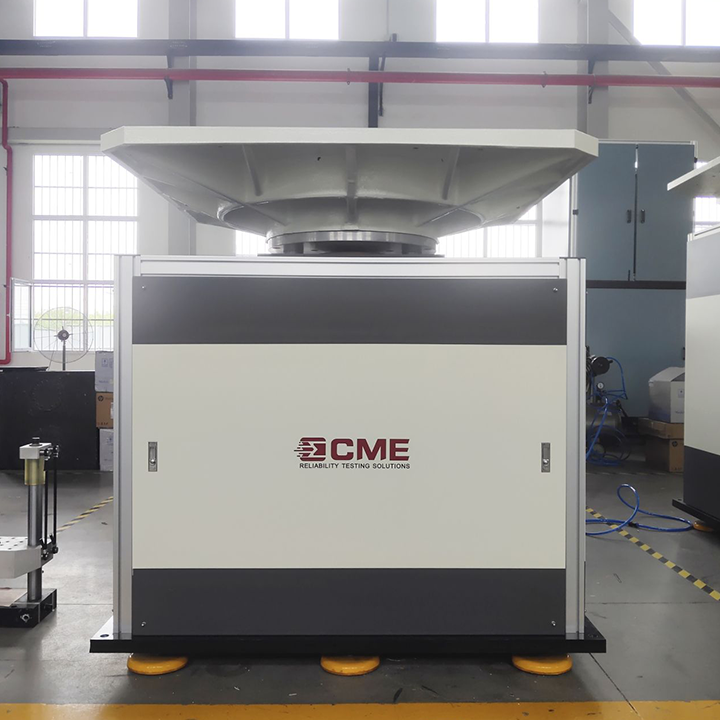

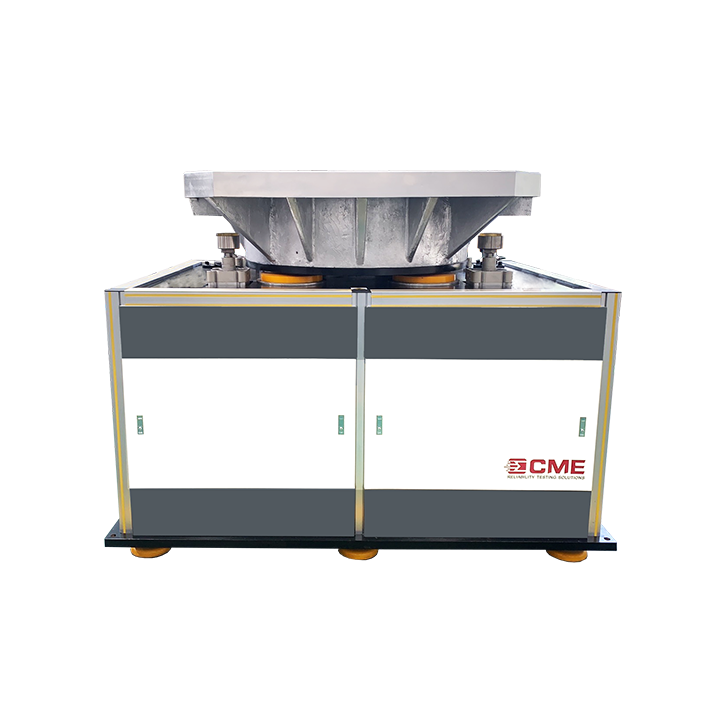

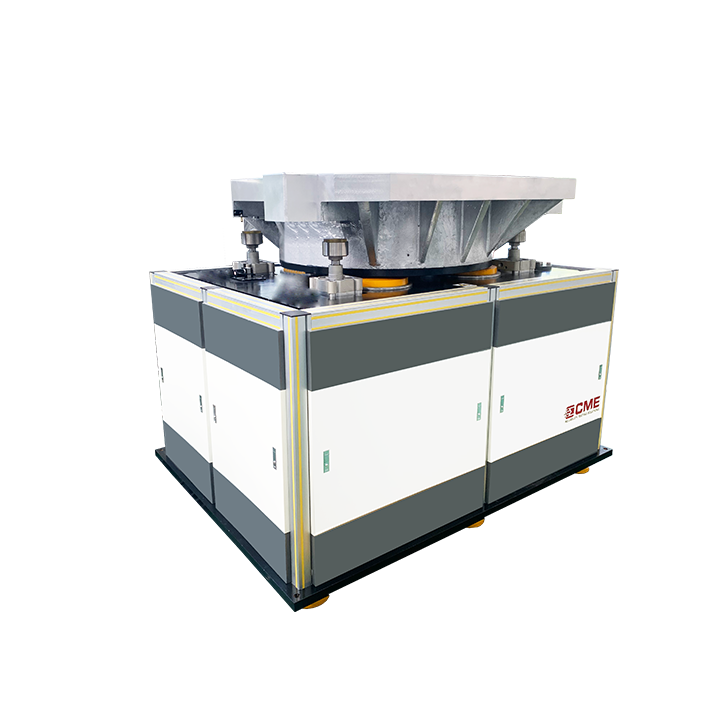

KRD20系列氣動碰撞試驗臺替代了傳統機械凸輪式碰撞臺，適用于電子元器件、設備和其它電工電子產品在運輸或使用期間遭受的重復性沖擊。
全氣壓驅動，干凈環保，重復性好，可靠性高；
通過調節氣體壓力來控制碰撞頻率，實現連續的高頻碰撞；
試驗時間和碰撞次數可任意設定，試驗完成后自動停機；
技術指標
型號 參數 | KRD 20－50 | KRD 20－100 | KRD 20－200 | KRD 20－500 | KRD 20－800 | KRD 20－1000 | KRD 20－1500 | KRD 20－2000 | KRD 20－3000 | |
額定負載 (kg) | 50 | 100 | 200 | 500 | 800 | 1000 | 1500 | 2000 | 3000 | |
臺面尺寸 (mm) | 500×500 | 600×600 | 800×800 | 1000×1000 | 1500×1500 | 1800×1800 | 2000×2000 | 2500×2000 | 2500×2500 | |
沖擊波形 | 半正弦波 | |||||||||
峰值加速度 | 3～150 | 3～120 | 3～100 | 3～80 | 4～60 | 5～50 | 5～50 | 5～40 | 5～30 | |
脈沖持續時間 (ms) | 2～30 | 3～30 | 5～30 | 6~30 | 6~30 | 8~30 | 11~30 | |||
碰撞頻次 (次/分) | 1~120 | 1~120 | 1~100 | 1~100 | 1-80 | 1~60 | 1-30 | 1-20 | ||
外形尺寸 (mm) | 1050×1050 ×1300 | 1050×1050 ×1300 | 1100×1100 ×1300 | 1200×1200 ×1500 | 1500×1500 ×1600 | 1800×1800 ×1600 | 2000×2000 ×1850 | 2500×2000×1950 | 2500×2500×2100 | |
重量 (kg) | 1500 | 1500 | 2000 | 2500 | 2800 | 7500 | 8500 | 9500 | 11000 | |
電源 | AC220V ± 10%，50Hz | |||||||||
氣源 | ≤1.0MPa | |||||||||
工作環境 | 溫度 0 ～ 40℃; 濕度 ≤ 80% 不結露 | |||||||||
標準 | GB∕T2423 GJB150A GJB360B GJB548 GJB4.8 GJB1217 MIL-STD-810F IEC68-2-29 | |||||||||
