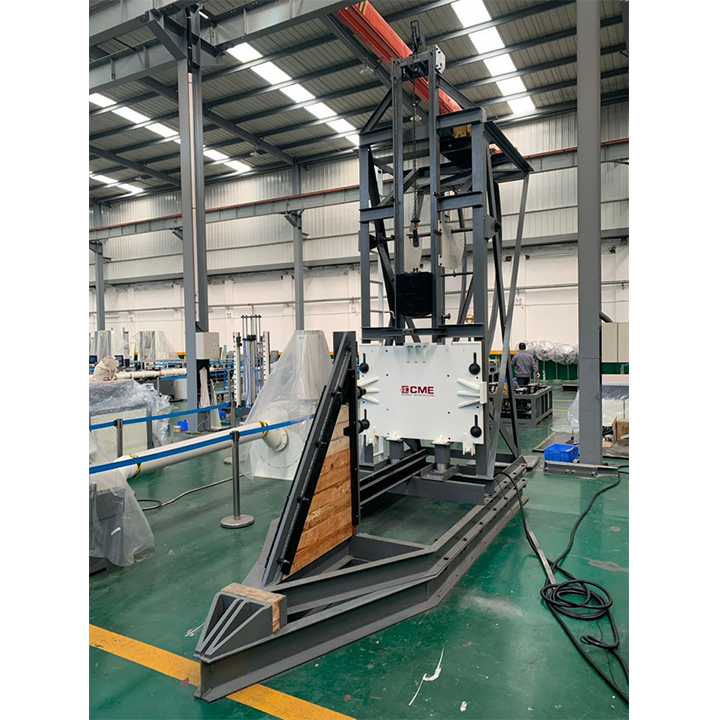

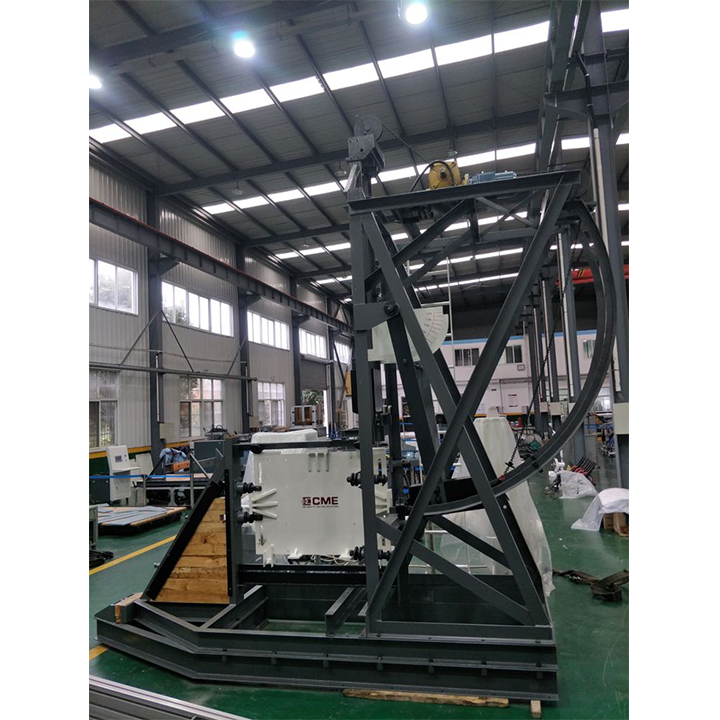

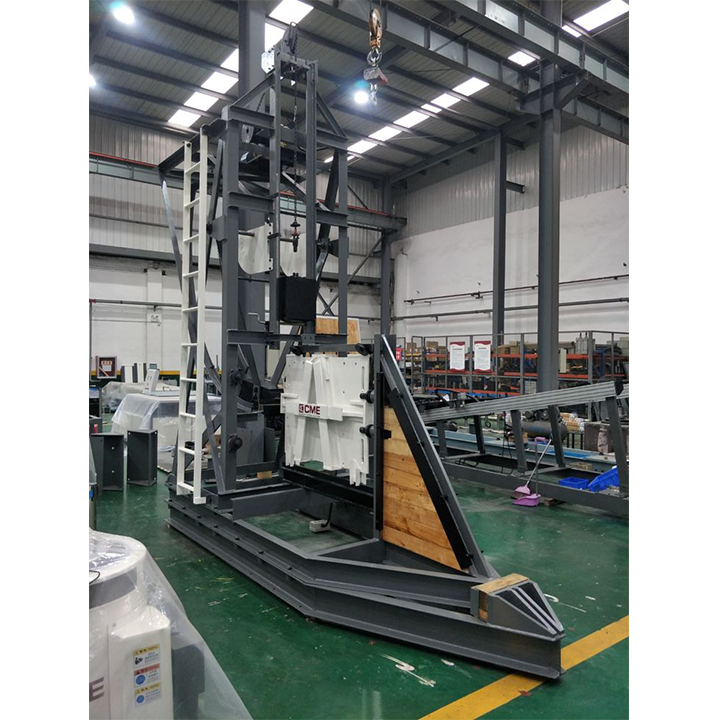

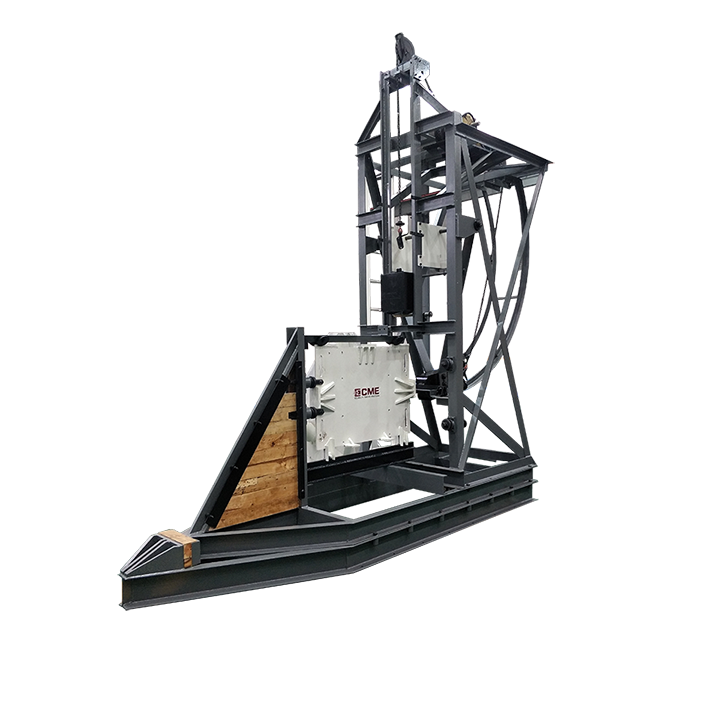

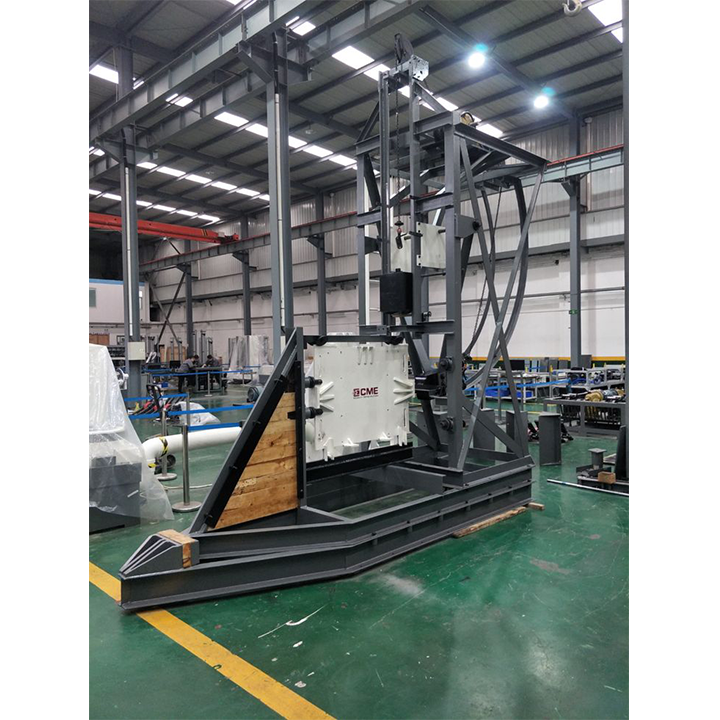

KRD16 系列強沖擊試驗系統符合 MIL-S-901D 標準，該標準涵蓋了對艦載機械、設備、系統和結構的沖擊試驗要求，但不包括潛艇壓力船體穿透。這些要求的目的是核查艦載設施承受由于核武器或常規武器的影響在戰時服役期間可能產生的沖擊負荷的能力。
CME 提供輕量型、中量型的強沖擊試驗系統，符合下列測試類別之一。
輕量試驗。輕量試驗是在輕量型強沖擊試驗系統上進行的試驗。測試項目的重量（包括連接到測試機的夾具）應小于 550 磅。
中量試驗。中量試驗是在中量型強沖擊試驗系統上進行的試驗。測試項目的重量（包括連接到測試機的夾具）應小于 7400 磅。
技術指標
型號 參數 | KRD16-1 | KRD16-2 |
輕量型 | 中量型 | |
(kg) | 200 | 3000（含工裝≤3400） |
擺錘質量 (kg) | 182 | 1360 |
沖擊形式 | 預設能量自動完成 | |
落錘高度 (mm) | 0-1500 | 0-1870 |
工作臺面尺寸 (mm) | 4A (平板) 860×570 | 1520×1520 |
4C-Ⅰ(角板) 670×300 | ||
4C-Ⅱ(角板) 670×300 | ||
4C-Ⅲ (角板) 670×550 | ||
外形尺寸 (mm) | 4800×1400×4400 | 3650×3300×3200 |
重量 | 3500 | 15000 |
電源 | AC380V±10％50Hz 3kW | AC380V±10％50Hz 20kW |
工作環境 | 溫度 0 ～ 40℃; 濕度 ≤80% 不結露 | |
標準 | GJB150A GJB360B GJB4.1 GJB4.9 MIL-S-901D | |
