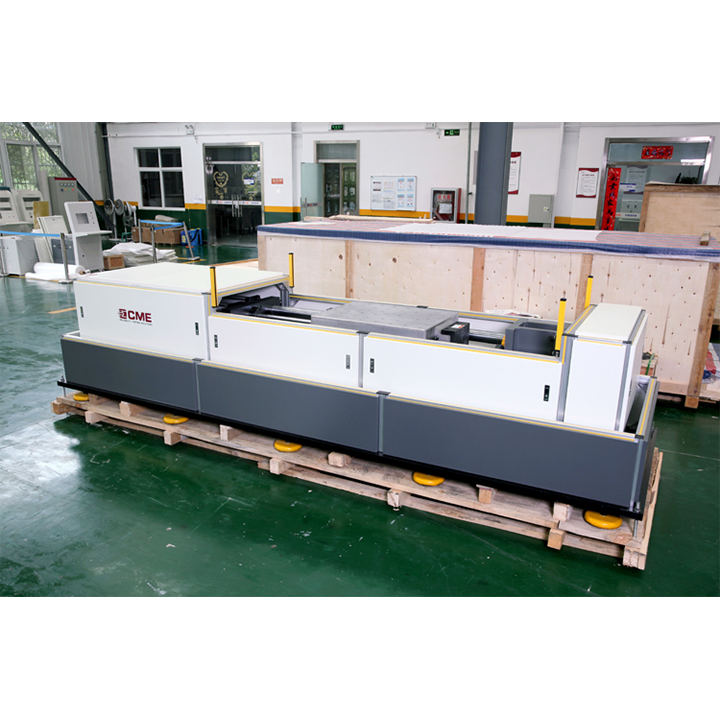

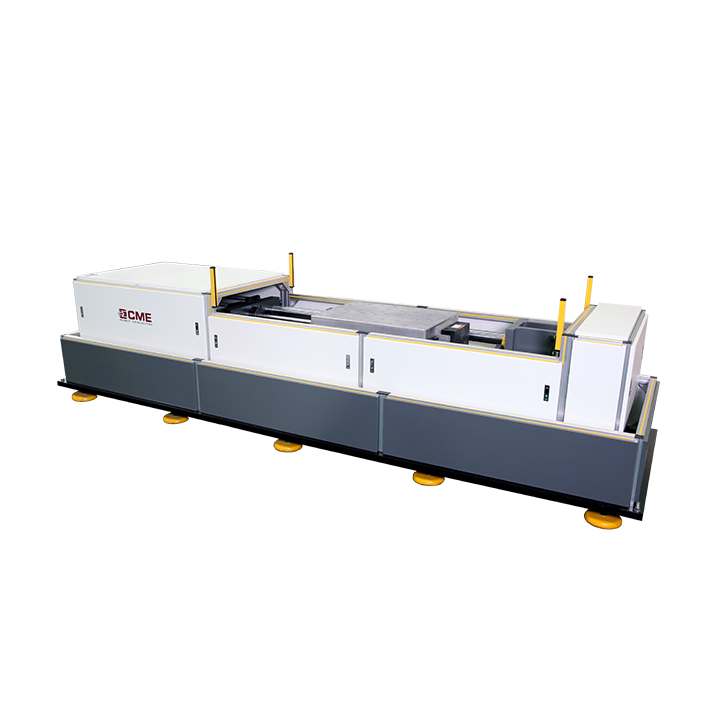

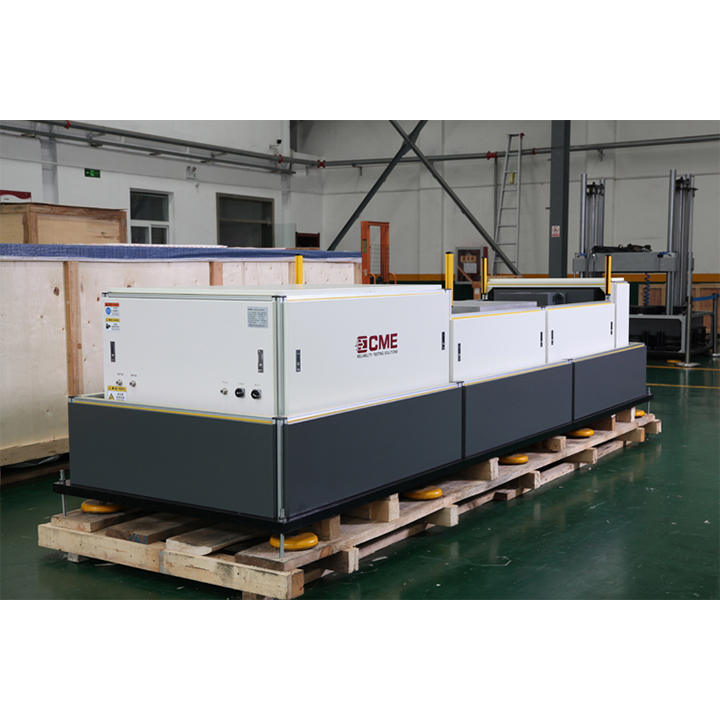

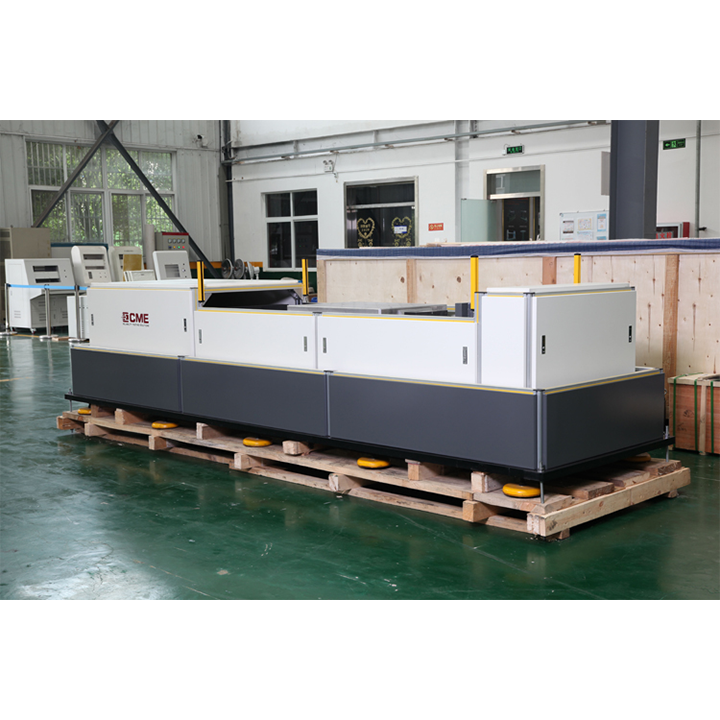

KRD12系列用于測量和確定產品或包裝的水平?jīng)_擊強度，并評估水平?jīng)_擊環境下測試單元的可靠性和結構完整性。該系統可以執行常規的半正弦波，后峰鋸齒波或梯形波沖擊測試，以實現產品在實際環境中所承受的沖擊能量，從而改善產品或包裝結構。
下載文檔
獲取報價
KRD12系列用于測量和確定產品或包裝的水平?jīng)_擊強度，并評估水平?jīng)_擊環境下測試單元的可靠性和結構完整性。該系統可以執行常規的半正弦波，后峰鋸齒波或梯形波沖擊測試，以實現產品在實際環境中所承受的沖擊能量，從而改善產品或包裝結構。
基于windows的穩定控制系統，全自動遠程控制界面；
氣缸驅動，具有驅動力大、加速行程短，成本低，無污染的優點；
梯形導柱：支撐力大，潤滑性好，全自動定位臺面；
沖擊速度的自動控制：通過調節氣壓實現沖擊過載。設定氣缸壓力后，系統自動控制沖擊速度，精度高，重復性好；
采用高強度、高硬度的鑄鋁臺面，具有較高的一級諧振頻率，噪音低、無雜波；
可靠的雙制動系統：有效避免二次回彈碰撞，更安全的定位工作臺，更可靠的保證操作人員的安全；
多種波形：可以執行常規的半正弦波、后峰鋸齒波或梯形波；
易于安裝：該設備自帶底座，由于氣缸的驅動行程短，占地面積?。?/span>
綜合控制與測量系統：該系統具有多種符合MIL-810標準的波形公差帶，測試完成后自動生成測試報告；
系統可擴展性：系統可根據用戶需求設計為雙向震動，更有效地節省測試時間。
技術指標
型號 參數 | KRD12-10 | KRD12－50 | KRD12－100 | KRD12－200 | KRD12－500 | KRD12－1000 | KRD12－2000 | KRD12－3000 | |
額定負載 (kg) | 10 | 50 | 100 | 200 | 500 | 1000 | 2000 | 3000 | |
臺面尺寸 (mm) | 200×200 | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | 2000×2000 | |
峰值加速度 (G)
| 半正弦 | 10-5k | 10～1.5k | 10～1k | 10-800 | 10-600 | 10-500 | 10-200 | 10-150 |
后峰鋸齒 | 10～200 | 10~100 | 10~50 | ||||||
梯形 | / | 15～200 | 15～200 | 15-100 | 15-60 | 15-60 | 15-50 | 30-50 | |
脈沖持續時間 (ms) | 半正弦 | 0.3~40 | 1~60 | 1.5～60 | 2～60 | 2.5～60 | 3～60 | 6～60 | 8～60 |
后峰鋸齒 | 3~18 | 6~18 | |||||||
梯形 | / | 3~18 | 6~18 | ||||||
碰撞波形 | 半正弦波 | ||||||||
碰撞峰值加速度 （g） | 4-150 | 5-100 | |||||||
碰撞脈沖持續時間 (ms) | 2-30 | 3-30 | |||||||
碰撞頻次 (次/分) | 10-120 | ||||||||
外形尺寸 | 3000×1150×850 | 3300×1150×850 | 3500×1200×850 | 3800×1300×850 | 4000×1450×850 | 4500×1650×850 | 5500×2000×850 | 6000×2200×850 | |
臺體重量 | 3300 | 3600 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | |
氣源 | ≤1MPa | ||||||||
電源 | 220VAC±10％ 50Hz | ||||||||
標準 | GB∕T2423 GJB150 GJB360 GJB548 GJB4.8 GJB1217 MIL-STD-810F IEC68-2-27 | ||||||||
