如何根據IEC 60068標準選擇試驗設備——跌落試驗

IEC60068標準

IEC 60068是國際電工委員會發布的關于環境試驗的標準系列之一。IEC 60068標準系列為電子和電氣產品提供了一系列環境試驗方法，用于評估產品在各種環境條件下的性能和可靠性。IEC 60068標準系列由多個部分組成，每個部分涵蓋了不同的環境試驗方法和參數，本期主要講的是跌落試驗。

IEC 60068-2-32

本試驗法分為兩部份，一為自由跌落，系評估試件因不當?shù)奶幚韯?dòng)作所產生之跌落，或評估試件在安全需求條件下之最小強韌性。另一為重復性自由跌，系仿真試件可能常常跌落至硬物表面的情況。

自由跌落試驗法適用于無包裝之裝備及含運輸箱之裝備，如為后者，則運輸箱可視為試件本體之一部份。重復性自由跌落試驗法則適用于以電線連接之試件，如連接器、遙控器等。

自由跌落

釋放試件時施予的擾動應盡可能降低，使試件能從懸吊處自由跌落。

自由落下高度應采用下列數值(*表示建議值)：*25mm，50mm，*100mm，250mm，*500mm，*1000mm

大型試件不適合使用較高之跌落高度。

跌落面應該為平整、堅硬、剛性之水泥或鐵板。

重復性自由跌落

每一試件應個別執行，通常依實際型態會有一纜線以連接試件，并依相關規范之規定由固定高度執行數次自由跌落。試驗之結果可由試件之機械、電性改變量來檢驗。

跌落次數之決定依相關規范規定，也可采用下列數值：50，100，200，500，1000

除非另有規定，否則連接纜線長度最少 100mm。

跌落高度為500mm。

跌落頻率為每分鐘十次。

試驗表面應為 3mm 厚平整、堅硬、剛性之鐵板，板下置放厚約10mm之硬木。

跌落試驗臺

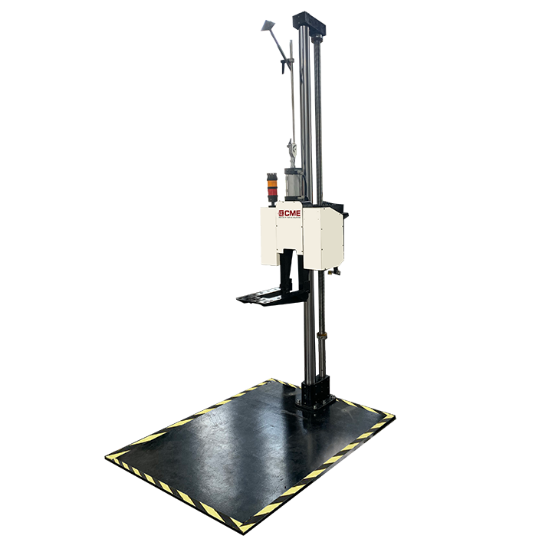

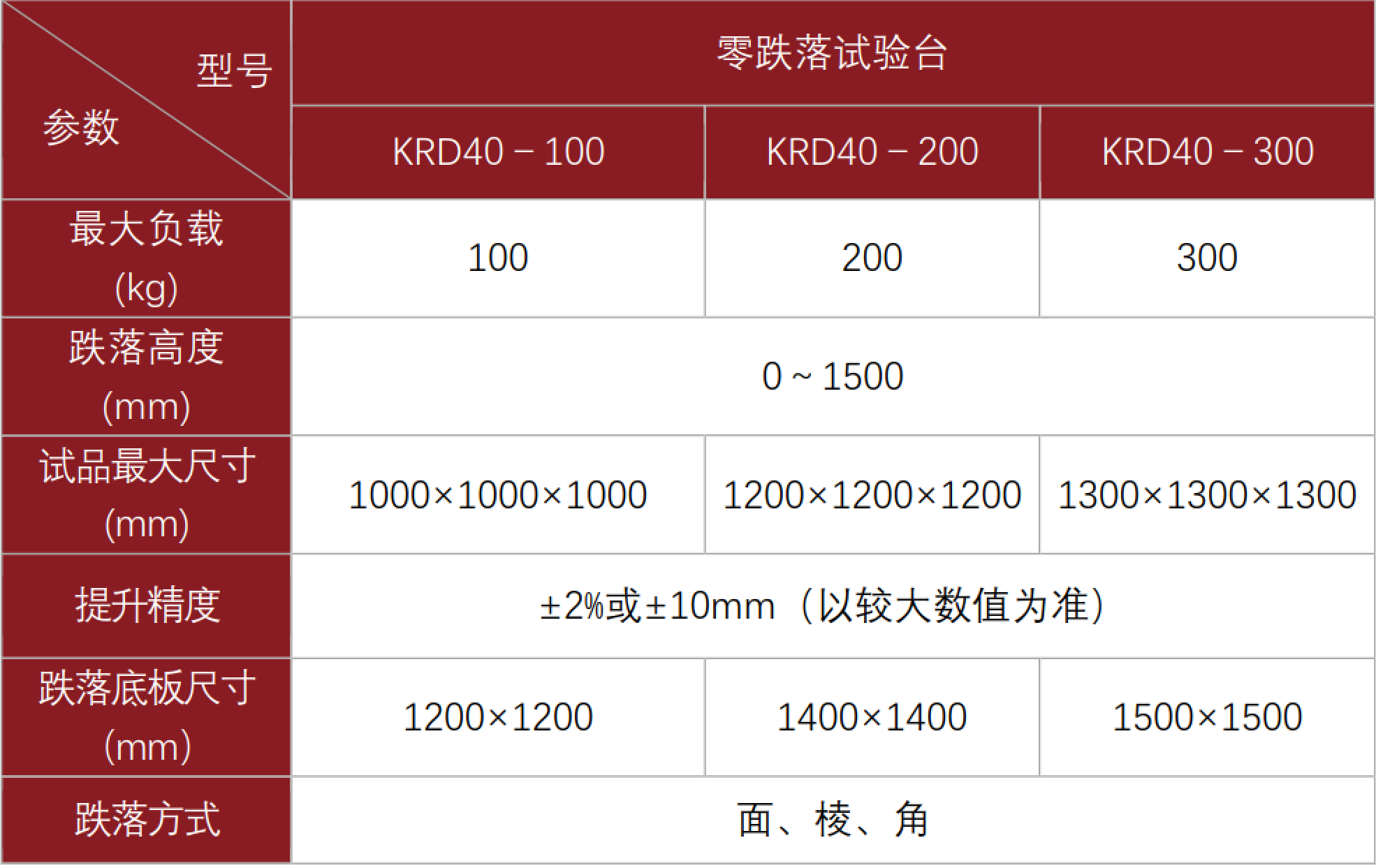

KRD40系列零跌落試驗臺，主要用于測試包裝產品的抗跌落和沖擊性能。它可以實現試品棱、面、角的跌落試驗。該設備主要用于評估產品包裝件在運輸和裝卸過程中承受跌落的能力，從而改進和完善包裝設計。

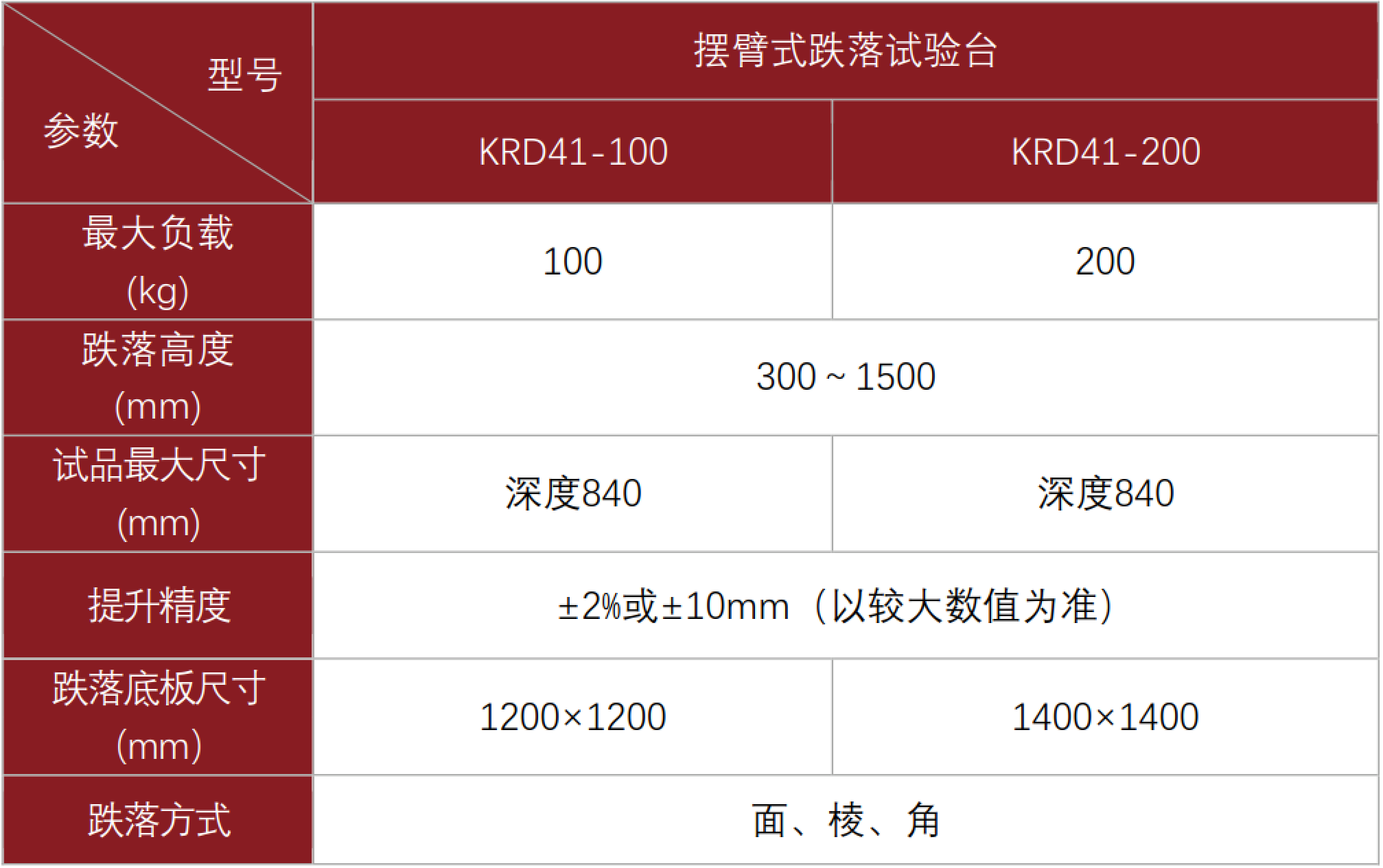

KRD41系列擺臂式跌落試驗臺適用于小型消費類電子制品及零部件之自由落下試驗。

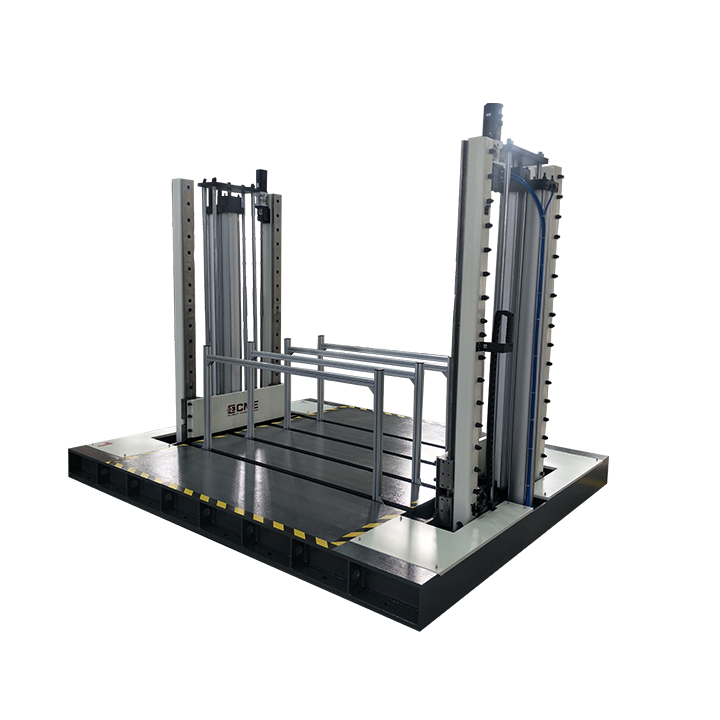

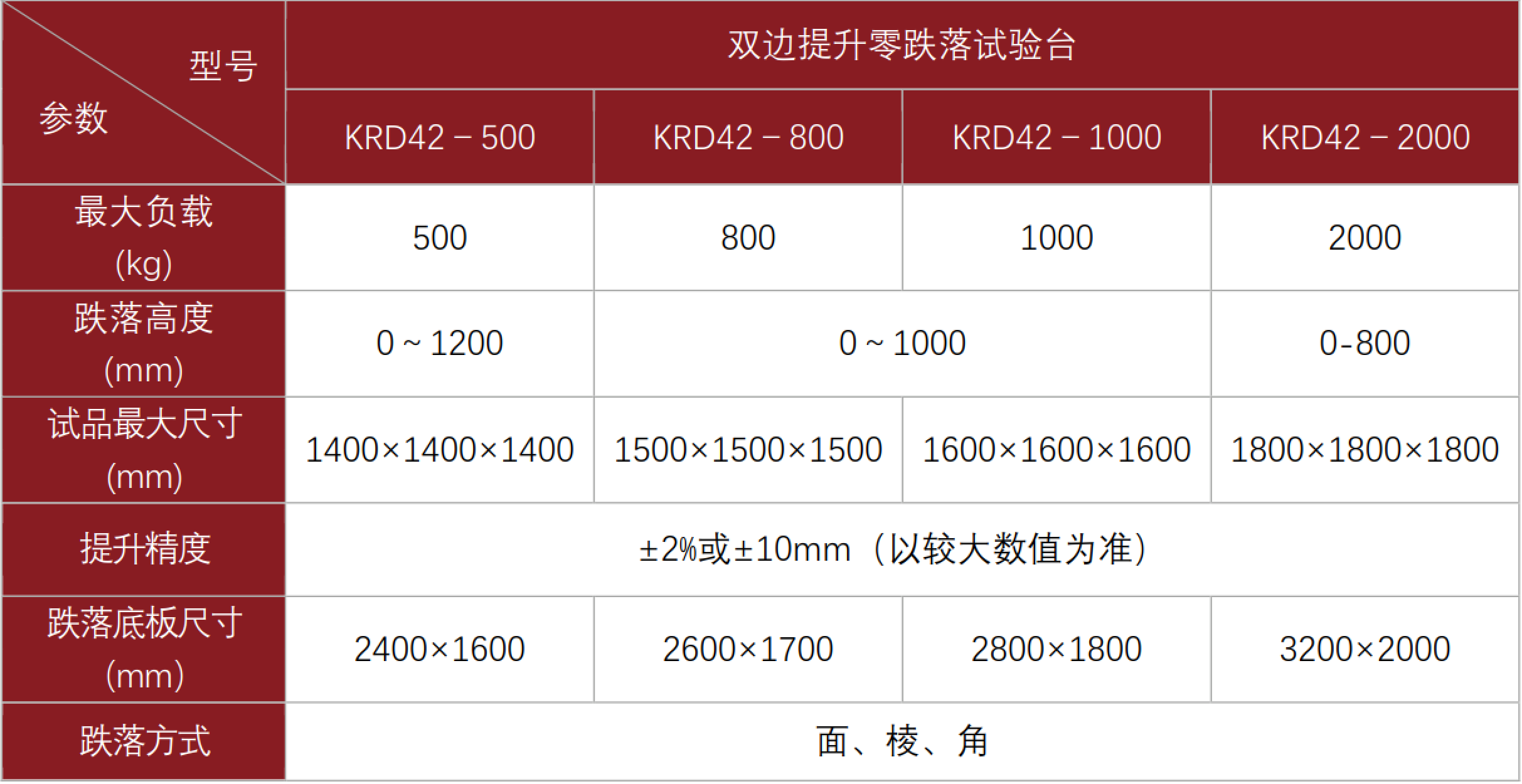

KRD42系列雙邊提升零跌落試驗臺，主要適用于外形尺寸較大的包裝產品抗跌落沖擊的性能，其強大的動力系統和獨特的樣品支架便于超大、超重的物品輕易的裝卸，并自動上升到設定高度后，完成跌落測試。

特點

u  氣動、伺服電機驅動，升降過程平穩，上下限位，安全可靠；

u  采用單軌或雙軌提升方式，高度可任意調整；

u  可沿邊緣、面、角度等不同方向夾持和落下試樣；

u  試驗機采用PLC全自動控制，大尺寸真彩觸摸液晶屏，

u  不需要特殊基礎，不需要其他復雜的操作或安裝；

u  可實現遠程控制，確保操作人員的安全（定制功能）。
