恒加速度試驗概述
產品性能的優劣, 除自身固有的技術先進與否之外, 對使用環境的適應能力, 在實際使用和運輸過程中的可靠性和環境抵御能力也是影響產品性能不可忽視的組成部分。為提高產品的技術水平, 同時提高其工作可靠性, 目前產品的一系列可靠性試驗已經在各類產品的研制和生產中廣泛展開, 其中就包括恒加速度試驗。
任何產品總要經歷生產、流通以及使用等各種環節。安裝在運輸車輛、空中運載工具、旋轉機械和被拋射物體上的產品，要在大的恒加速度條件下工作。恒加速度將會導致飛行質量產生慣性力, 使飛機、航天器和搭載物體出現超重或失重現象。在預定的恒加速度條件下能否正常工作，要通過一定的實驗來考核。
不同的產品，不同結構的同類產品，確定、比較其抗恒加速度的能力的優劣，要用一種方法來進行比較和評定。所以，考核評定產品在大的加速度條件下結構是否損壞，通過試驗驗證其結構的完好性。在非正常使用時，如飛機迫降，車輛、船舶緊急制動等，恒加速度數值不正常， 在這時是否會發生設備及零、部件脫落導致傷害乘員及阻礙其安全救生設備正常工作，須通過試驗來檢驗其墜撞安全性。
為什么做恒加速度試驗
GB/T2423.15、GJB150、GJB30、GJB548, 以及美軍標MIL-STD-810F、MIL-STD-202E均把穩態加速度 (恒加速度) 試驗作為電子設備重點試驗之一。
用于確定元器件、設備和其他電工電子產品經受穩態加速度（恒加速度）環境所產生的力（重力除外），如運行的車輛、空中運載工具、旋轉機械和拋射體所產生的作用下，結構的適應性和性能是否良好，以及評價一些元器件的結構完好性。
本試驗適用于安裝在飛機、直升機、載人航天器、飛機外掛物和地面發射導彈上的裝備。
a) 裝備在結構上能夠承受使用環境中由平臺加、減速和機動引起的穩態慣性載荷的能力，以及在這些載荷作用期間和作用后其性能不會降低;
b) 裝備承受墜撞慣性過載之后不會發生危險。
確定穩態加速度（恒加速度）應力對元件的影響, 并驗證這些元件在預期的使用環境下經受穩態加速度應力時能否正常工作以及結構的承受能力。
安裝在飛機和導彈上的元件, 在使用環境下必須經受穩態加速度應力的作用, 需要進行穩態加速度試驗。
本試驗用來確定恒定加速度對微電子器件的影響。設計該加速度試驗的目的是顯示在沖擊和振動試驗時不一定能檢測出的結構和機械類型的缺陷。它也可用作高應力試驗來測定封裝、內部金屬化和引線系統、芯片或基板的焊接以及微電子器件其他部件的機械強度極限值。如果確定了適當?shù)膽?yīng)力強度，該試驗也可用作生產線的100%篩選試驗，用以檢測和剔除其結構部件中的機械強度低于標稱值的器件。
科瑞迪 (CME) 離心式恒加速度試驗機
離心式恒加速度試驗機目前有兩種常見類型，一種為轉盤式，適用于電子元件及微電子器件的恒加速度試驗；一種為轉臂式，適用于電工電子產品部件及小型整機的恒加速度試驗。
科瑞迪 (CME) 可提供下列三種恒加速度試驗機
KRD30 離心式恒加速度試驗機（箱式）
KRD31 離心式恒加速度試驗機（臂式）
KRD32 非標離心式恒加速度試驗機
國內標準全自動計算機遠端實時控制界面，操作者只需輸入簡單的數值，即可啟動設備，準確的完成加速度試驗
控制界面可實時顯示試驗曲線、容差及試驗時間
強大的多加速度連續試驗系統可根據試品的不同要求實現多階加速度連續試驗
可實現開路、超限、超速保護
在無需自動控制或自動控制失效的狀況下，設備仍可采用手動控制方式來完成試驗
試驗結束后，自動生成試驗報告并打印輸出

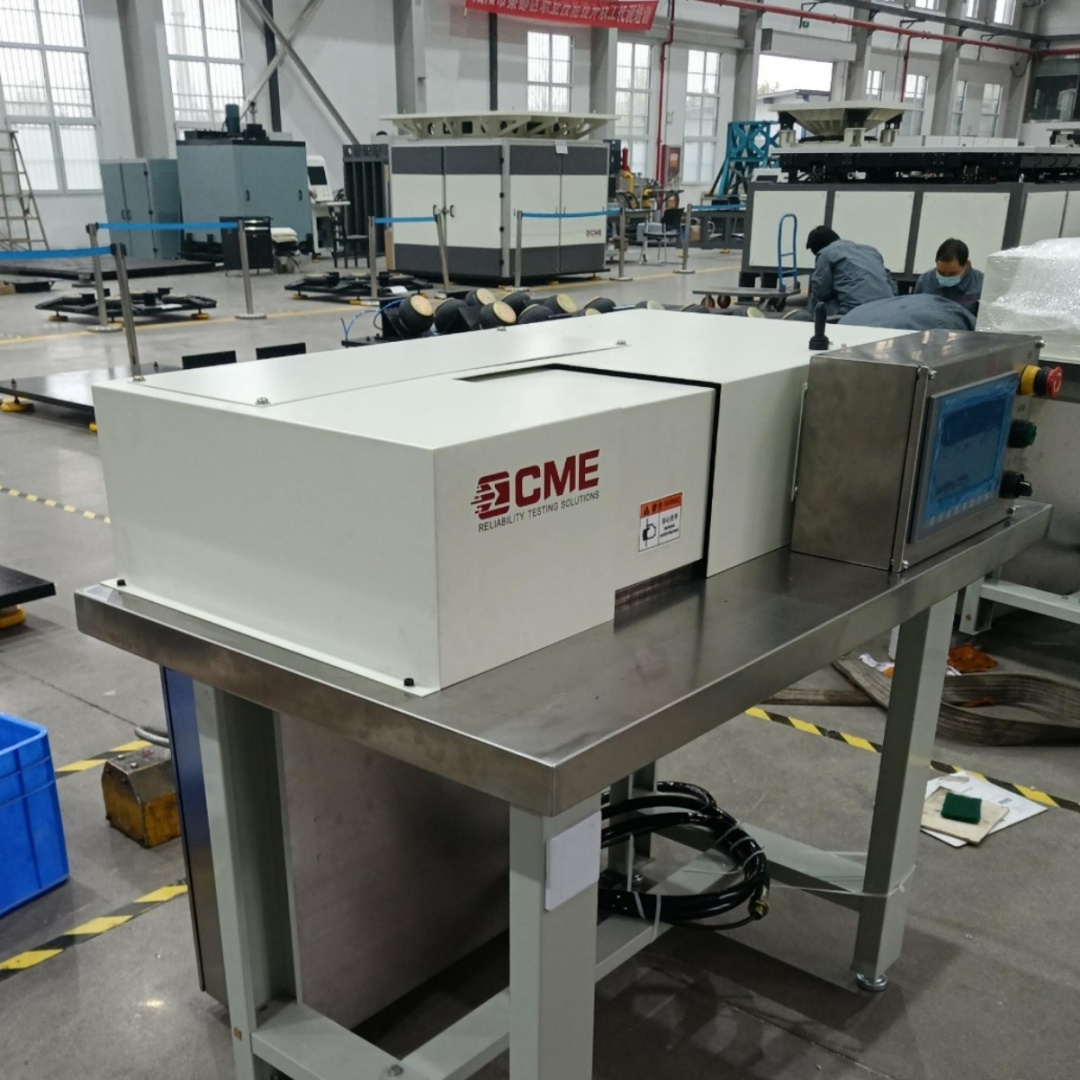

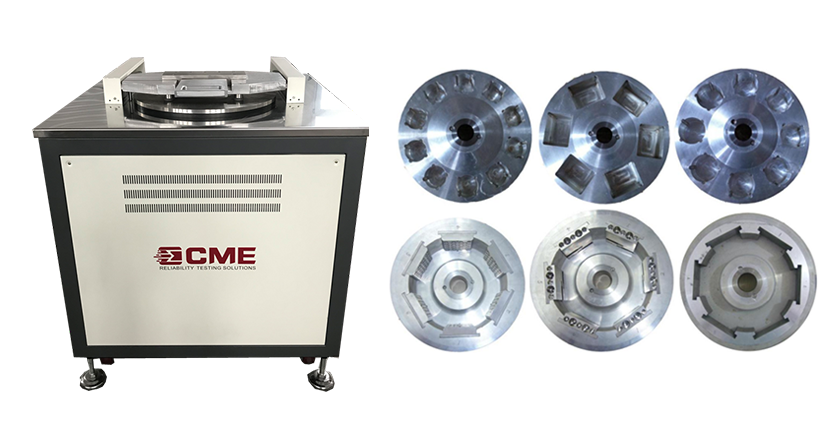

KRD30 離心式恒加速度試驗機（箱式）
KRD30系列離心式恒加速度試驗機（箱式）用于評估元器件、設備及其他電工電子產品在恒加速度環境（重力除外）下的結構適應性和性能是否良好，并獲得試品的電參數。

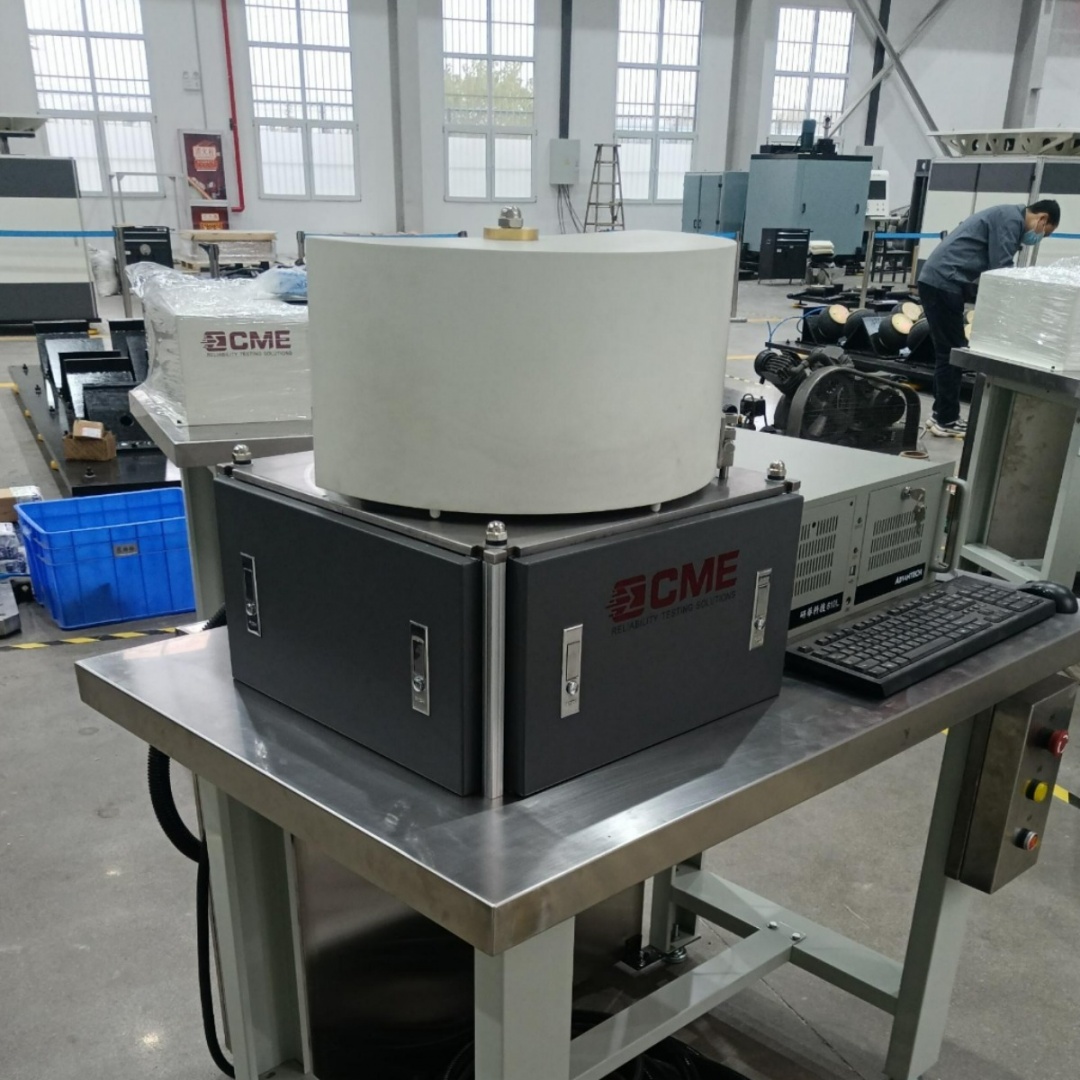

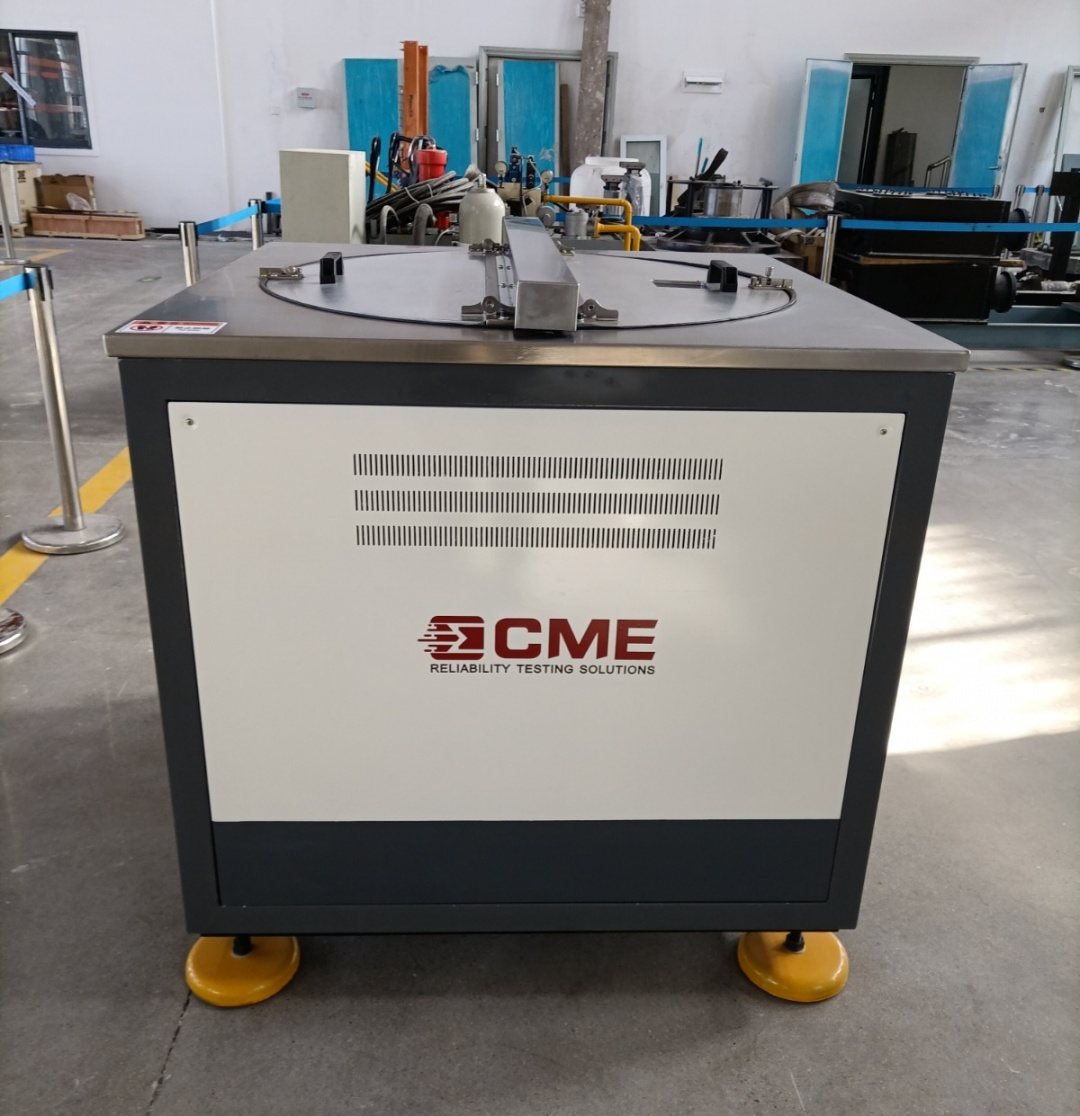

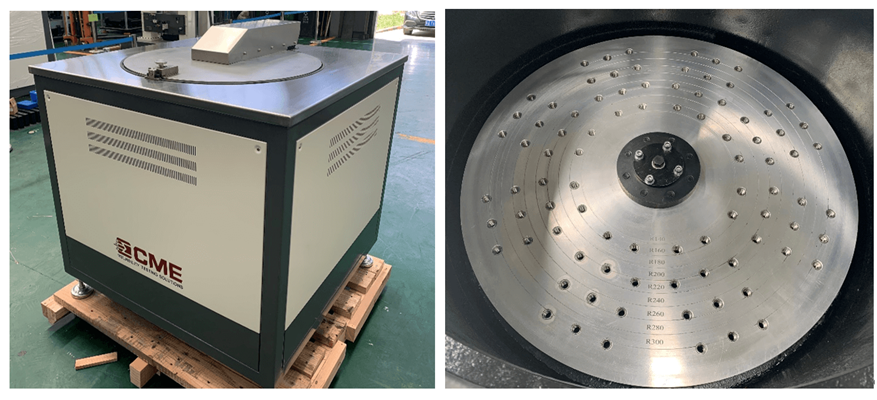

KRD30-03/05: 小型標準轉盤式離心機，KRD30-03為六工位，KRD30-05為四工位。可定制工位數量，總負載不超過20kg，最大加速度500g。

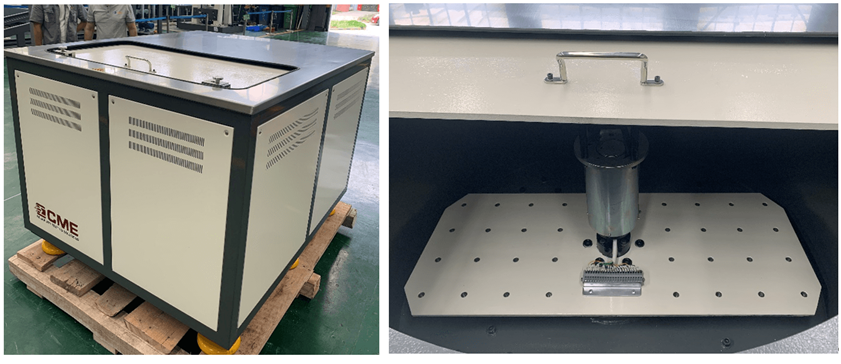

KRD30-10/20: 箱式小轉臂式離心機，兩種型號均為雙工位，最大加速度100g。
KRD30-2M/3M/4M/8M: 多工位高加速度轉盤式離心機，采用真空系統，易于實現高速運轉，加速度高達80,000g

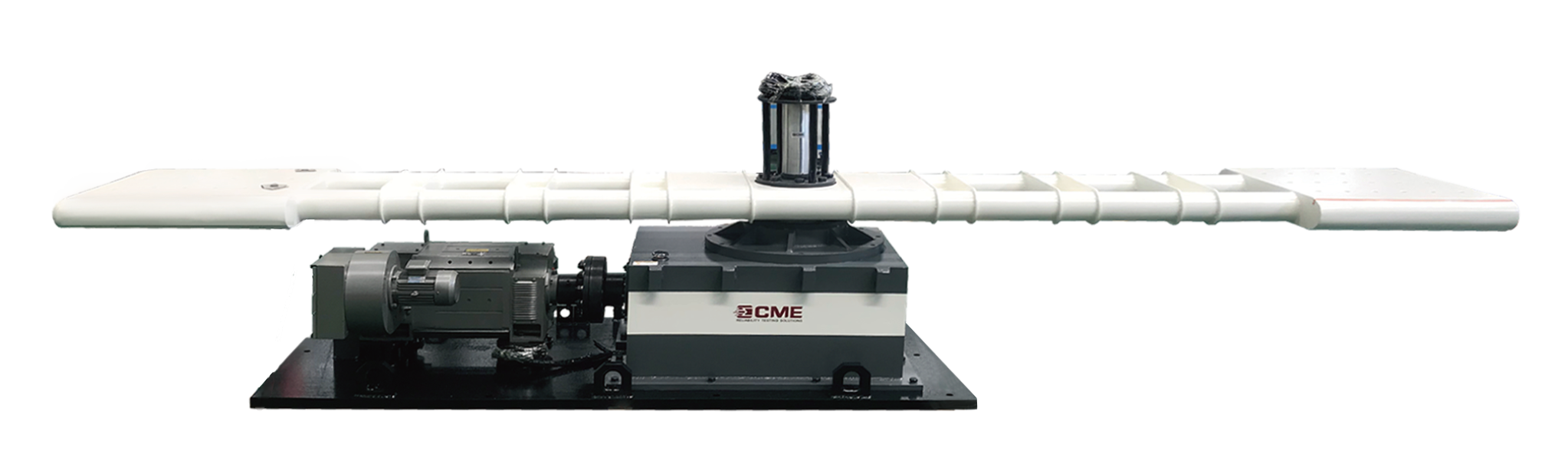

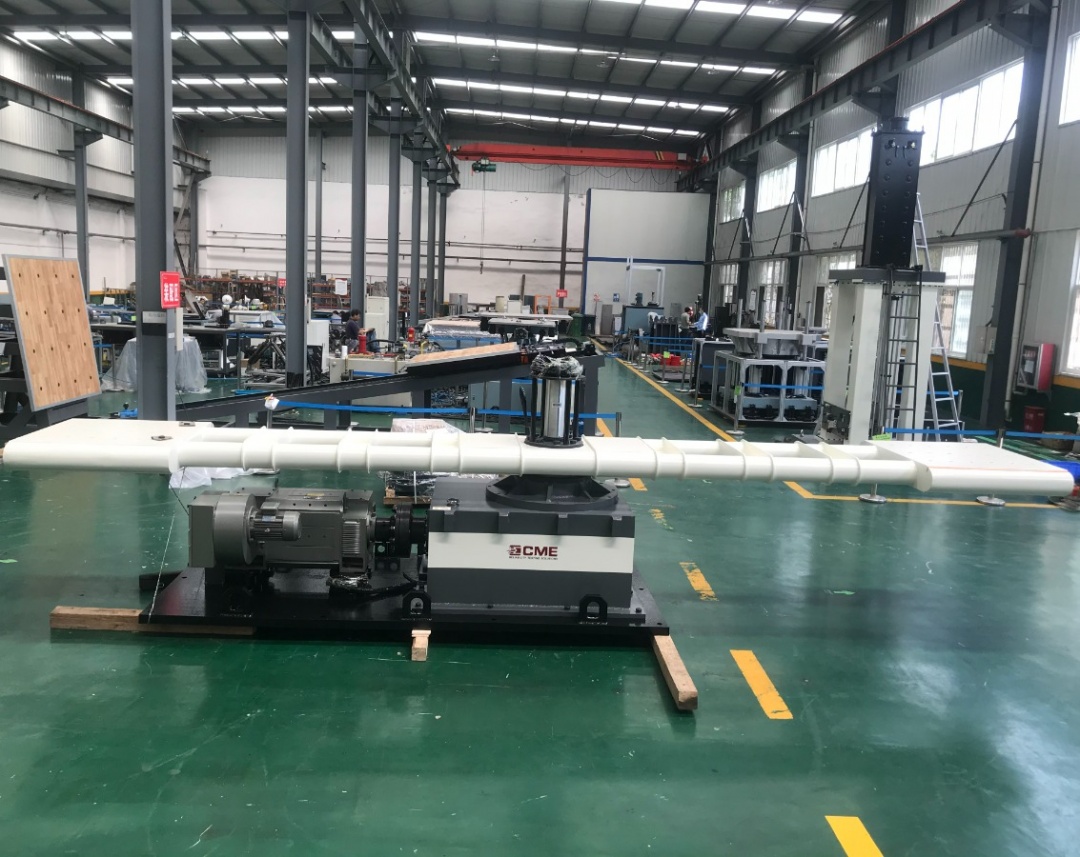

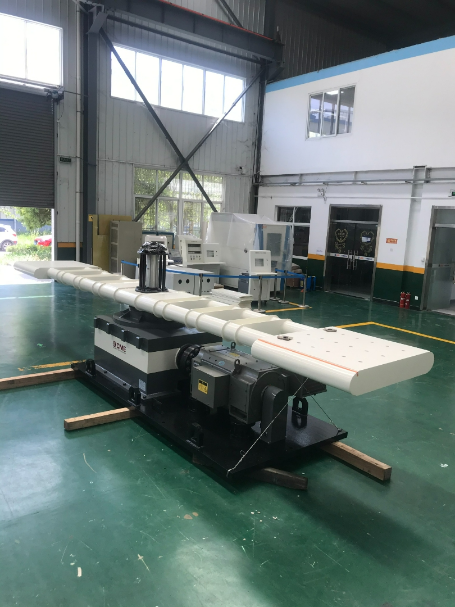

KRD31 離心式恒加速度試驗機（臂式）
KRD31 系列離心式恒加速度試驗機是根據MIL-STD-810F, MIL-STD-202和IEC68-2-7等標準，在極端加速度條件下進行試驗的儀器。它最適合測試元件器件或設備，在微電路有高 g 效應的情況下，檢查線路和內部結構的適應性和可靠性。它可能會暴露出振動和沖擊試驗中未發現的機械和結構缺陷。
- 最大載荷：3000Kg
- 最大加速度：100g
- 最大臂長：14m
- 最大安裝平臺尺寸：1500*1500mm

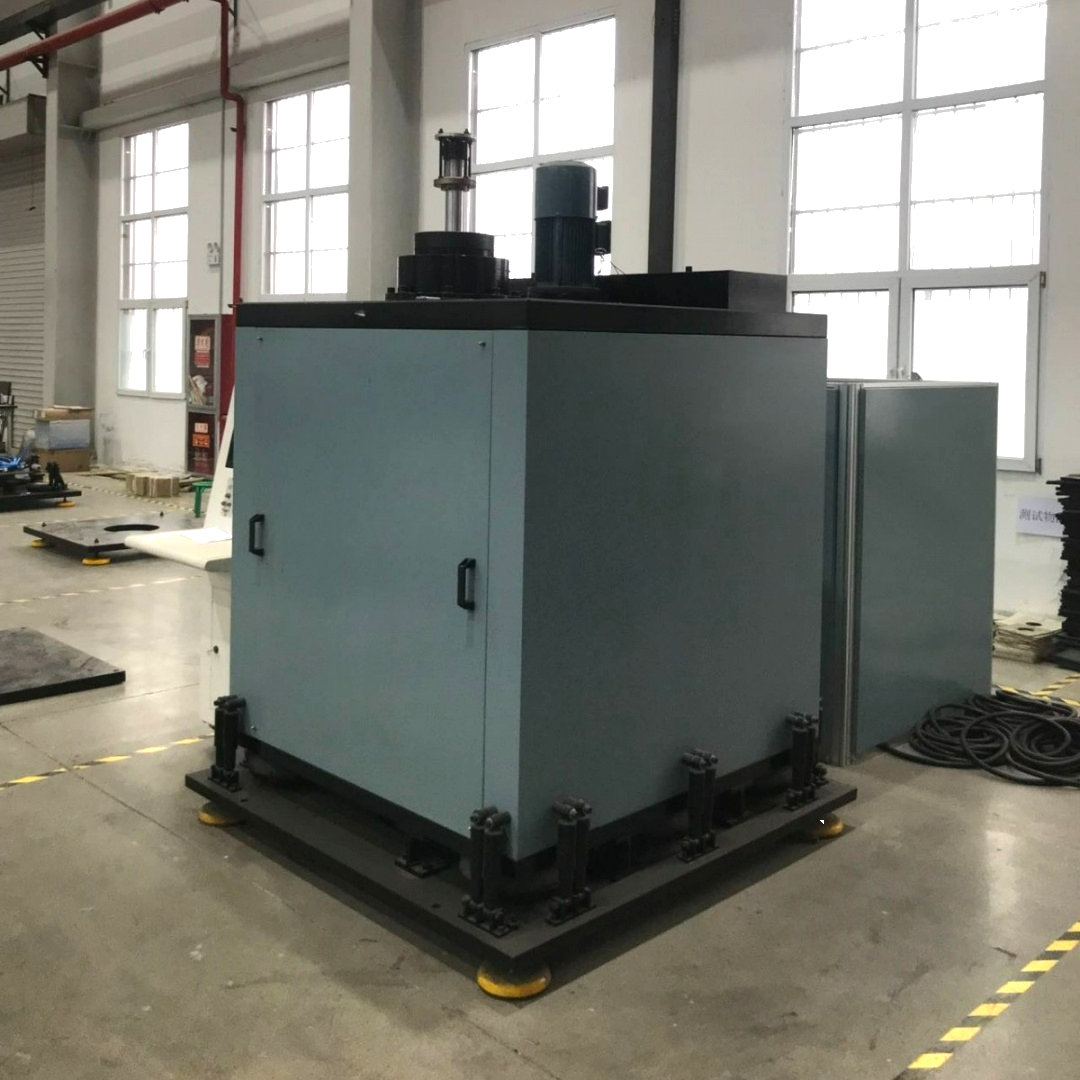

KRD32 非標恒加速度試驗機
KRD32 系列非標離心式恒加速度試驗機是為軍工產品做模擬動態離心運動﹑雙環境力離心運動和中心高速旋轉運動等方式的一種測試手段，以考核電子元器件、小型組件和其他電工電子產品的抗荷性能及檢測抗荷性能指標的試驗設備。主要應用于對飛行器上的元器件、小部件和小型整機做例行性動態結構完好性及適應性試驗。
KRD32-1雙環境離心式恒加速度試驗機: 此類離心機是給試品提供一個公轉、自轉平臺，即讓試品自轉的同時，圍繞某一半徑的固定軸公轉，稱為雙環境離心機。
KRD32-2高速自旋試驗機: 此類離心機是靠電主軸來驅動達到所需轉速的。常用于電池、引信等離心試驗。根據不同的試驗要求，大致分為15000轉、20000轉、30000轉和50000轉離心機。此類設備的負載一般比較小，試品的幾何尺寸也較小。
KRD32-3離心式動態過載試驗機：最大載荷50Kg, 最大加速度20g。
KRD32-4自旋沖擊復合試驗機: 此類離心機多用來模擬導彈或炮彈在發射后的真實運動狀態，即試品在高速自轉的同時使其承受足夠的沖擊加速度過載，一般為高速自轉離心機和高加速度沖擊臺的組成的復合試驗系統。
KRD32-5離心振動復合試驗機: 此類離心機是土工技術、地震模擬和航空航天等領域迫切需要的環境試驗設備。如航天器在繞地球軌道運轉時,飛機在爬升、俯沖和盤旋時,戰略導彈在主動段和通過再入段時,其內部設備和裝置受到加速度過載和發動機振動的復合作用。其基本結構就是將振動臺裝載離心機轉臂上，使試品在振動試驗過程中同時進行離心恒加速度試驗，此系統還可引申為離心機、振動臺加溫度箱綜合試驗系統。
